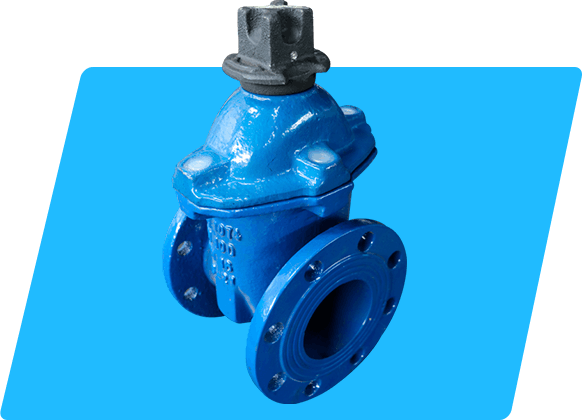

Las válvulas compuerta de hierro dúctil bridadas son la elección ideal para sistemas de tuberías bridadas para agua y saneamiento.
Estas válvulas están diseñadas para soportar altas presiones, pueden ser operadas de manera manual para un mayor control y eficiencia en el sistema. Esta válvula se diferencia en cuanto a la serie 3 por la distancia que tiene de brida a brida.
Válvula bridada tipo compuerta, fabricada bajo la norma EN1074. La presión nominal (PN) varía entre 10;16 y 25. Recubierta con pintura epóxica haciéndola resistente. Son fabricadas según norma 7005-2, su cuerpo fabricado de hierro dúctil ofrece resistencia y adaptabilidad.
Esta válvula está hecha de hierro dúctil, lo que la hace resistente a la corrosión y adecuada para su uso en aplicaciones donde se requiere un alto grado de resistencia, cuentan con un nivel alto de estanqueidad, lo que significa que evitan la fuga de agua y garantizan un suministro constante y seguro. Con bridas ISO 7005-2
Ha pedido:
– Pueden ser fabricadas en ANSI CL150
– Pueden colocar las bridas tipo ANSI clase 150.

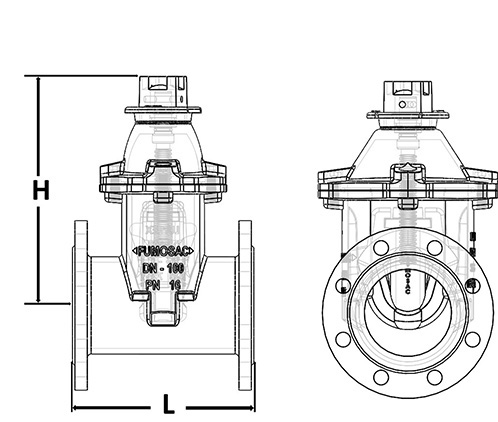

Medidas en milimetros
DN | L | H |
---|---|---|
50 (2″) | 178 | 217.5 |
80 (3″) | 203 | 274 |
100 (4″) | 229 | 311.5 |
150 (6″) | 267 | 401 |
200 (8″) | 292 | 497 |
250 (10″) | 330 | 648.5 |
300 (12″) | 356 | 760 |
350 (14″) | 381 | 851.5 |
400 (16″) | 406 | 900 |
450 (18″) | 450 | 945 |
500 (20″) | 457 | 980 |
600 (24″) | 950 | 1400 |
A PEDIDO
-Recubrimiento rojo para aguas residuales.
-Pernos de acero inoxidable SS304.
-Fabricado con norma ISO/ANSI.
