Filtro tipo H

El filtro tipo H, es usado para la protección de válvulas de control, de los daños causados por partículas extrañas que pueden estar presentes en el agua.

https://fumosac.com.pe/wp-content/uploads/2023/05/Filtro-tipo-canasta-H-brida-ISO.png

bt_bb_section_bottom_section_coverage_image

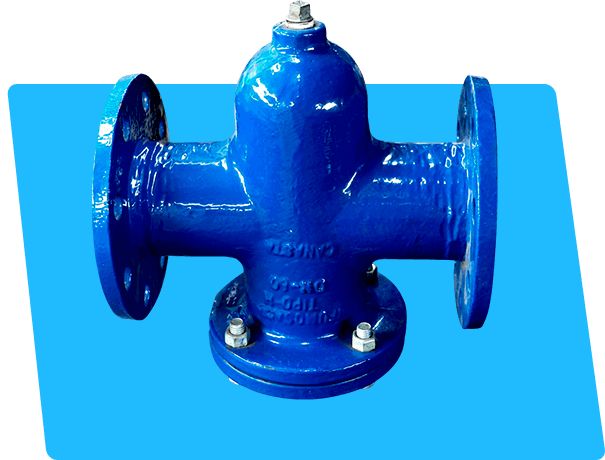

Filtro tipo “H”

Filtro tipo canasta fabricado de hierro dúctil ASTM A536 G 65-45-12. Con canastilla de acero inoxidable.

Usado para la protección de válvulas de control, de los daños causados por partículas extrañas que pueden estar presentes en el agua.

A diferencia de los filtros convencionales, la frecuencia de mantenimiento del filtro tipo cesto es menor.

En la parte inferior cuenta con un tapón por donde se pueden retirar las partículas extrañas presenten en el agua.
Provisto por una malla, con alta capacidad de retención de partículas sólidas.

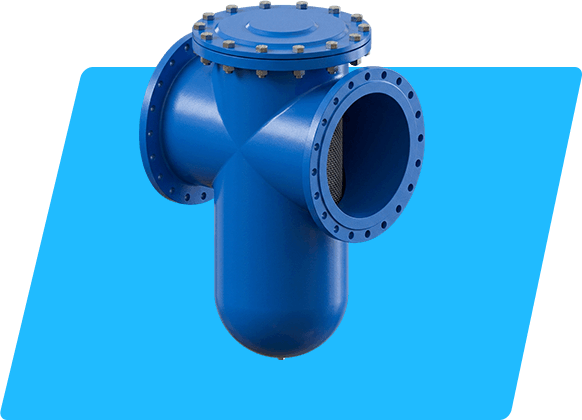

Diseñada en forma de cesto, cuenta con una acceso o tapa bridada en la parte superior por donde se le puede realizar mantenimiento.

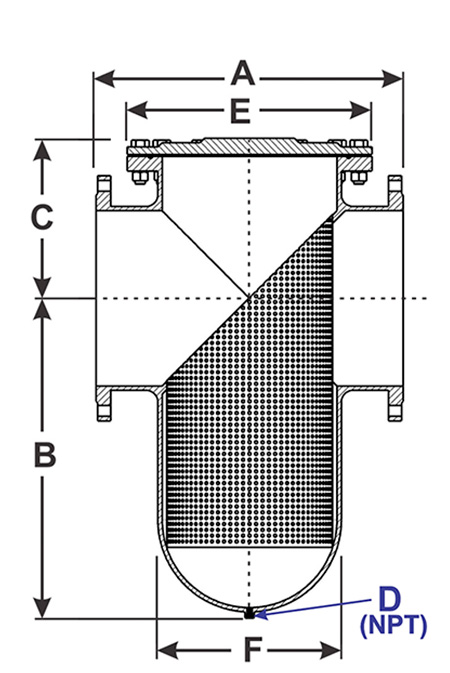

Medidas en milimetros

TAMAÑO	A	B	C	D	E	F
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
50	230	149	11	1/2″	138	74
65	250	155	210	3/4″	160	86
80	300	133	130	1″	210	102
100	300	200	143	1″	195	130
150	400	270	143	1 – 1/2″	240	178
200	500	394	178	1 – 1/2″	315	240
250	600	406	235	1 – 1/2″	342	272
300	673	603	295	2″	387	320
350	793	679	311	2″
400	851	749	335	2″	495	418
450	964	914	412	2″	545	465
500	930	1038	432	2″	635	525
600	1054	1174	486	2″	725	630
800	1400	1500	700	2 1/2″	–	–
120	1800	1800	1000	3″	–	–
